磷酸铁锂电池组

HBFQ蓄电池放电仪

产品概述

 一、概述 HBFQ系列恒流放电装置,是我公司研制和开发的用于蓄电池活化的智能化放电装置,该装置采用单片机控制系统,可实时记录放电过程中的各种参数如电池组总电压、单节电池



产品详情

一、概述
HBFQ系列恒流放电装置,是我公司研制和开发的用于蓄电池活化的智能化放电装置,该装置采用单片机控制系统,可实时记录放电过程中的各种参数如电池组总电压、单节电池电压、放电电流、放电时间、累计容量,并将这些参数储存起来,即使掉电数据也不会丢失。所有的数据可以通过设备上的通讯口将所有数据上传至计算机,利用我公司提供的软件对数据进行分析。当用户设定的“停止放电”条件具备时,放电器自动停止放电,并记录下放电结束的原因。放电体采用PTC热敏元件,可靠性好,不发红。电阻体具有“负的温度系数”和“居里温度”点,在风扇故障时会自动限制电流,安全可靠,不会损坏设备。
二、功能
恒流放电;
恒功率放电;
容量累计;
放电时间累计;
放电曲线记录;
放电记录保存;
单节电池内阻计算;(需配电池巡检仪IBUM01R/02R)
放电“停止条件”达到时,自动停止放电;
具有通讯功能(通讯口RS485);
可随时改变放电参数;
放电过程中,可实时监控蓄电池的每节电池信息;(需配电池巡检仪)
设有对蓄电池组电压、单节电池电压、电池内阻等告警功能;(需配电池巡检仪)
电池自动活化功能;
可手动设置监控背光、蜂鸣、日期、时间等参数;
三、技术指标
电压等级:DC  220V、110V、48V
工作电源范围:DC 180~320V、90~160V、45~56V
电流等级:10A、20A  便携式或柜内安装
                    30A、50A  便携式结构
                    100A、200A  柜式结构
如用户有特殊要求可订做。
放电稳流精度:≤±2% (≤±1% 、 ≤±0.5%)
电压测量精度  ≤±1.0%( ≤±0.5%)
电池内阻精度  ≤±5%
四、操作说明
无特殊要求时,放电电流为5A~额定电流可控。
自动放电:上位机通过RS485通讯口,控制放电器开始放电或停止放电。

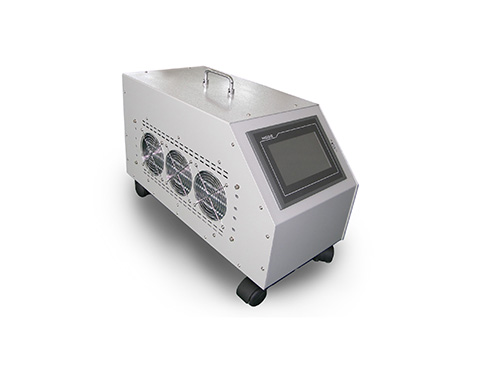

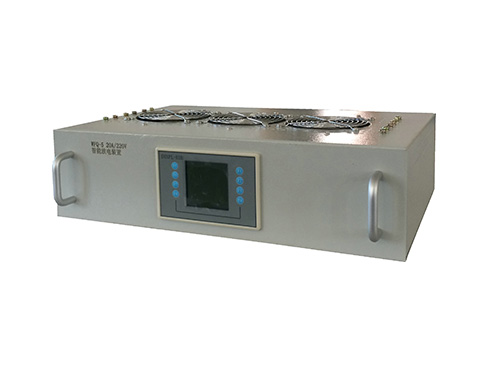

五、放电器外形
1、单色屏(卧式)
20A/ 220V (5A—20A)
40A/ 110V (5A—40A)
2、单色屏(卧式)
50A/ 220V (5A—50A)
80A/ 110V (5A—80A)
3、卧式 (无显示屏)
20A/ 220V (5A—20A)
40A/ 110V (5A—40A
4、卧式 (无显示屏)
50A/ 220V (5A—50A)
80A/ 110V (5A—80A)
5、 7英寸彩色触摸屏
50A/220V (5A—50A)
100A/110V (5A—100A)
6、7英寸彩色触摸屏
100A/220V (5A—100A)
150A/110V (5A—150A)
7、7英寸彩色触摸屏
200A/220V (5A—200A)
350A/110V (5A—350A)
8、7英寸彩色触摸屏
220V系统,放电电流大于200A
110V系统,放电电流大于350A
